電解離子接地極的規格型號及技術參數

1、產品壽命： ＞ 30年

2、 極管內壁陶瓷鍍膜層電阻變化率： △R％≤1％

3、 沖擊耐受電流密度 ≥1000 kA/m2

4、 工頻耐受電流密度 ≥5kA/m2

5、 耐酸﹑耐堿﹑耐鹽性能： 優

施工用量參數

已知接地電阻要求和水平接地極接地電阻時，需要垂直接地極接地電阻的計算:

R：接地網的接地電阻(Ω)

Rh：水平接地體的接地電阻(Ω)

Rv：垂直接地體的接地電阻(Ω)

η：水平接地體和垂直接地體間的屏蔽利用系數，0.9

單根直軸型ALG離子接地體的接地電阻計算公式:

R:單根離子接地體的接地電阻(Ω)

ρ:土壤電阻率(Ω.m)

L:電極長度

D:接地極等效直徑(常規為0.18m,也可根據回填孔直徑適當調整)

K:土壤調節系數,20%(變化范圍為50%～5%,但6個月后不超過20%。初始土壤電阻率越高降低百分比越大，高密度土壤的穩定時間需要更長。)

離子接地極用途

電解離子接地極普遍適用于通信、電力、交通、金融、石化、建筑系統等諸多領域。如發電廠、變電站、電力線路、通信局（站）、移動基站、調度機房、高速公路、鐵路（地鐵）、化工廠、加油站、石油庫、軍事基地、銀行、計算機房、智能化小區等的接地建設或改造．

電解離子接地極與傳統的特點比較：

1、電解離子接地極的耐用性溫度與濕度及季節的變化大無季節、經年變化，保持穩定；

2、施工面積需要施工面積非常大的空間施工面積需要 2.5m x 2.5m；

3、接地壽命接地棒壽命是 3年；7年（短期變質）保證接地壽命（棒、電阻值）-30年以上；

4、維護費需要維護費，需要加固工程費無需維護；

5、電阻/電阻值接地電阻與接地阻抗高接地電阻與接地阻抗低；

6、技術規定適合性落后于技術變化的規定接地設計適合避雷、漏電、尖端電子設備接地；

7、工程責任/保證經年變化無工程責任對于經年變化提供工程責任保證；

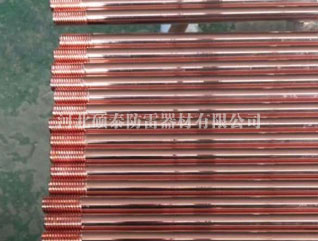

8、接地棒材質/規格鍍銅（0.2mm）棒-18mm x 1m，1.8m 純銅54mm x 12m，18m，30m；

9、接地電位差接地電位差非常大-3［v］以上接地電位差非常低-0.3［v］以下；

10、電解離子接地極連接方法普通焊接或電纜連接高溫熔融連接，c 形夾鉗壓接。
